SOLDADURA POR PUNTOS DE RESISTENCIA

La soldadura por puntos es un método de soldadura por resistencia que se basa en presión y temperatura, en el que se calienta una parte de las piezas a soldar por corriente eléctrica a temperaturas próximas a la fusión y se ejerce una presión entre las mismas. Generalmente se destina a la soldadura de chapas o láminas metálicas, aplicable normalmente entre 0,5mm y 3mm de espesor.

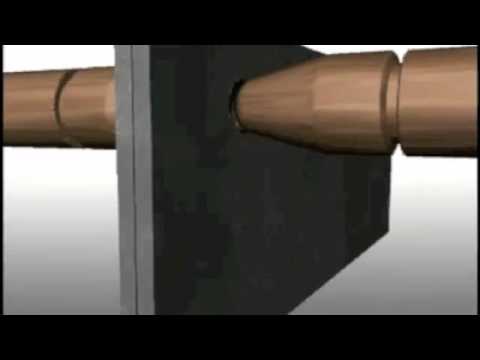

El soldeo por puntos es el más común y simple de los procedimientos de soldadura por resistencia. Los materiales bases se deben disponer solapados entre electrodos, que se encargan de aplicar secuencialmente la presión y la corriente correspondiente al ciclo produciendo uno o varios puntos de soldadura.

Es un tipo de soldadura que se cataloga por soldadura sin fusión del metal base a soldar, se considera un proceso en el cual los electrodos utilizados no son consumibles, además no se necesita material de aporte para que se produzca la unión entre las dos piezas, se considera un tipo de soldadura rápida, limpia y fuerte.
El material utilizado de los electrodos es una aleación de cobre con Cd, Cr, Be, W con objeto de que presente una baja resistencia y una elevada oposición a la deformación bajo una presión estando su dureza comprendida entre 130 y 160 HB.
También este tipo de soldadura necesita de un transformador donde la bobina secundaria suministra un voltaje a los electrodos de 1V a 10V y una gran corriente, debido a que generalmente la resistencia de las piezas a soldar es muy baja por tanto la corriente que debe pasar por la zona a soldar debe de ser del orden de los 500 amperios.

PARAMETROS:
Para este tipo de soldadura se deben de tener en cuenta varios parámetros regulables:
1. Intensidad-tiempo de soldadura
2. Resistencia eléctrica de la union
3. Presión de apriete
4. Geometría de los electrodos
La intensidad es el factor más influyente en el calentamiento final. Para una soldadura rápida se necesita más intensidad y menos tiempo y viceversa. El parámetro correspondiente a la resistencia eléctrica de la unión, es un parámetro a tener en cuenta pues influye directamente en la cantidad de calor generado en la soldadura. A mayor conductividad eléctrica menor resistencia al paso de la corriente (Aumento de la intensidad). Los factores que influyen en la resistencia eléctrica son:

La temperatura, cuyo aumento provoca una disminución de la resistencia. La fuerza aplicada a los electrodos, que al aumentar la presión a las piezas a unir, provoca la disminución de las resistencias de contacto. El estado superficial de las superficies a unir, su limpieza y la eliminación de rugosidades ocasión menores resistencias de contacto. El estado de conservación de los electrodos, cuyo desgaste y deterioro provoca el aumento de las resistencias de contacto con las piezas a unir. La presión de apriete, también se considera un parámetro muy importante ha tener en cuenta.

Al inicio de la soldadura la presión debe de ser baja, con una resistencia de contacto elevada y calentamiento inicial con intensidad moderada. Esta presión debe de ser suficiente para que las chapas a unir tengan un contacto adecuado y se acoplen entre si. Iniciada la fusión del punto de la resistencia de contacto es la zona delimitada por los electrodos, la presión debe de ser alta para expulsar los gases incluidos y llevar la forja del punto.
Las presiones excesivamente bajas son consecuencia de una forja deficiente además de altas resistencias de contacto produciendo salpicaduras, proyecciones, cráteres y pegaduras. Por el contrario, una presión excesivamente alta puede producir una expulsión del metal fundido y una disminución de la resistencia, además de esto también puede producir, una baja resistencia de contacto, huellas profundas en la chapa, partículas de material del electrodo desprendidas y una deformación plástica de los electrodos.

FASES:

1. Colocación de las chapas a soldar entre las pinzas.
2. Bajada de los electrodos, que corresponde al tiempo que transcurre desde la operación de acercamiento de los electrodos hasta que comienza el paso de la corriente
3. Tiempo de soldadura, que consiste en el tiempo durante el cual esta pasando la corriente eléctrica.
4. Tiempo de forja, es el tiempo transcurrido entre el corte de la corriente y el levantamiento de los electrodos.
5. Tiempo de enfriamiento, consiste en la desaparición de la presión además de los electrodos.

Este tipo de soldadura es muy utilizado en la fabricacion de vehiculos:
